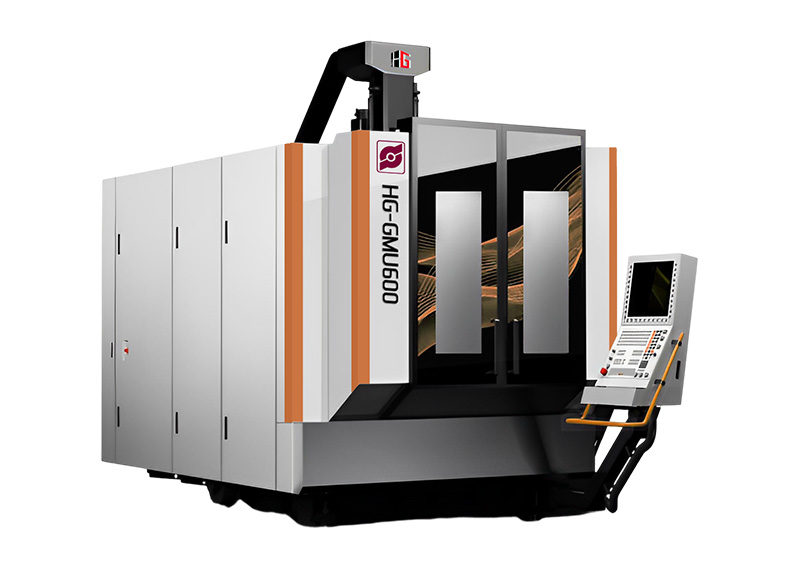

HG-GMU600五轴联动加工中心

  机床特点

         HG-GMU600机床采用天车式结构设计，床身为整体式，材质为高规格孕育铸铁，X/Y/Z直线轴于床身上运行，工件重量不会对直线轴的动态性能造成不利影响，运动部件远离切削加工区，有效降低运动部件的故障率；A/C转轴于床身的左右立壁上简支，达至最佳支撑刚性。设计时采用有限元分析和动力学优化，极大提升整机的功能。

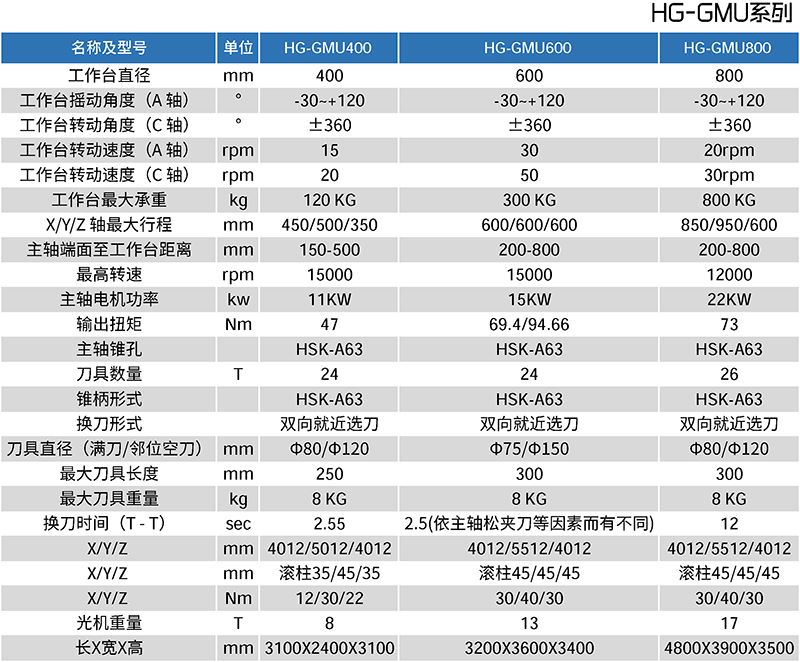

技术规格表

  机床亮点1

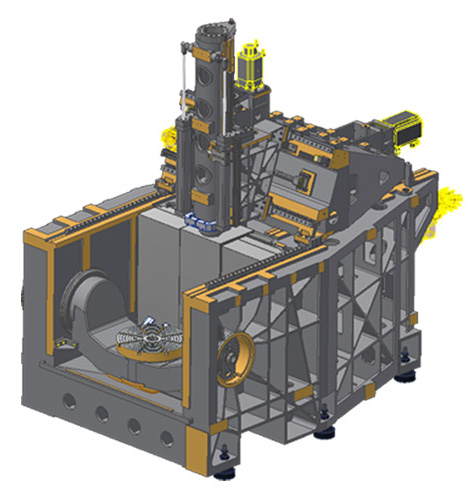

高钢性床身结构

* GMU600采用天车式结构设计

* 加工工作台近似600，X/Y/Z快速位移达到40m/min

* 最大切削进给率20m/min

* X/Y/Z高响应丝母旋转滚珠丝杆传动

A轴为GTRT齿轮驱动

C轴为DD马达直驱

  机床亮点2

高刚性、高效率的摇篮转台

HG-GMU600摇篮转台A轴采用欧洲高端机械传动GTRT技术，较常规转台驱动实现更强大的扭矩输出，更高的刚性及稳定性；C轴采用DD电机驱动，呈现更高的动态响应以及出色的回旋精度。

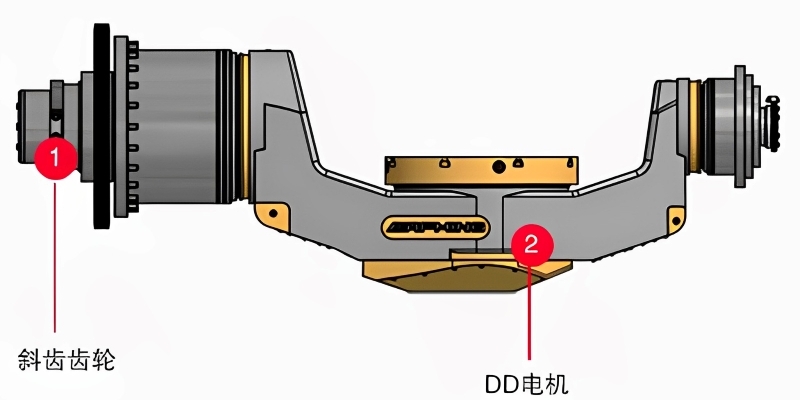

        GTRT齿轮驱动转台

        1.A轴：伺服电机+斜齿齿轮

        2.C轴：DD电机（高效响应）

        + 行程（A/C） ： ±120°/360°

        + 最大转速（A/C ） ： 20/80 rpm

        + 定位/重复精度（A/C） ： 12' /6'

        + 最大扭矩（A/C） ：2000/430Nm

        +承重能力 ：200kg
