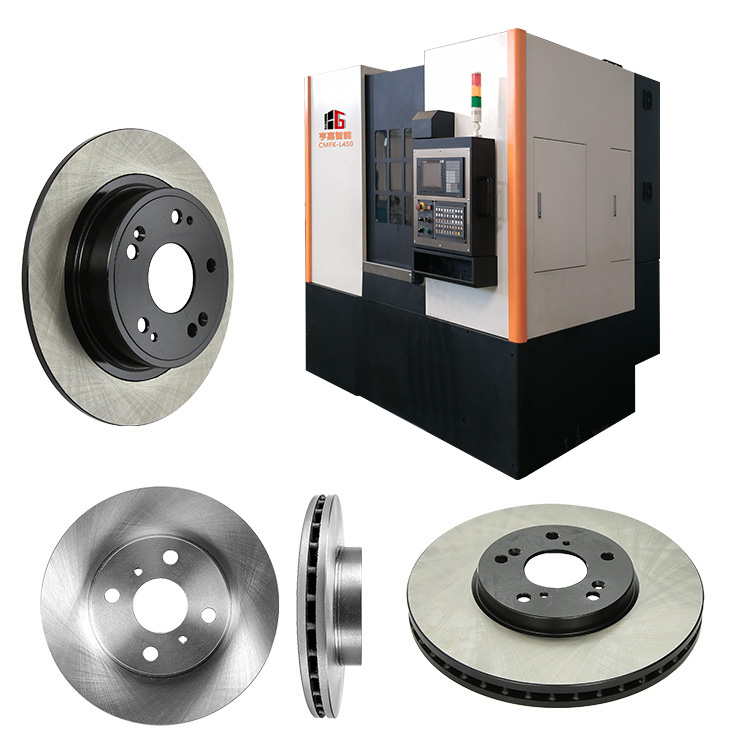

刹车盘磨床 CMFK-L450刹车盘数控车磨一体机

刹车盘磨床 CMFK-L450刹车盘数控车磨一体机

CMFK-L450刹车盘车磨一体机适用于机械制造、汽车、电机等行业的盘类和齿轮类零件的长时间高负荷的精密切削加工。
刹车盘磨床 CMFK-L450刹车盘数控车磨一体机
产品详情

CMFK-L450数控车磨一体机,高效率的刹车盘平面加工机床,主要针对刹车盘的车磨一体加工,实现了刹车盘面的车削后,直接对上下两平行端面一次磨削成形的精密刹车盘的车磨一体加工,避免了二次装夹造成的误差。机床加工精度高、表面光洁度高,适合高精密、双端面刹车盘类产品的批量加工。


CMFK-L450刹车盘车磨一体机


设备整体刚性高,稳定性优越,车削刀架和磨削轴在同一Z轴上面,双轴之间加工没有互扰性,并且加工性能、稳定性和统一性极高,针对刹车盘磨花加工和其他盘类立式磨削加工,可以实现大批量生产,高质量,高效率,低成本。

主电机功率和磨削电机功率大,效率高;适合100-450mm直径的中小型盘、碟类等零件批量组线加工。

床座采用热对称式箱型筋板铸铁结构,HT300灰铸铁材质制成,可使热变形减至最低,提供重切削时的强大支撑力;床座内部排屑面采用大倾斜角和垂直面结合结构,便于铁屑滑落,防止铁屑堆积。


CMFK-L450刹车盘车磨一体机加工样品实例


防护固定面与防护严密搭接,杜绝床身防护结合部位漏水、漏尘、漏屑;并配备链板式排屑器快速排除铁屑,减少铁屑热量对床身床体的热变形影响;采用螺旋式调整垫铁方便机床水平调整;采用支腿式床座底面方便机床铲运。

主轴刚性好、回转精度高,使用德国NBU15润滑脂润滑,整个轴系具有寿命长、温升低、精度保持性好、易维修的特点;采用磨削主轴设计,保证主轴磨削精度的输出扭矩,实现高速磨削。


CMFK-L450刹车盘车磨一体机产品优势

刹车盘车磨一体机具有高精度的进给轴:X轴、Y轴、Z轴采用门式立柱大垮距设计,采用大规格的重载荷、高精度、高刚性直线导轨,加大规格的长螺母、高精度滚珠丝杠,减少传动变形,提高传动精度和支承刚性,实现强力快速切削和磨削。进给轴均采用进口60度角接触专用丝杠轴承,进给精度大幅提高。X轴、Z轴 、SD轴伺服电机与滚珠丝杠之间通过弹性联轴器直连,传动链短、噪音低、反向间隙小并具有伺服精度高、响应速度快等特点。

模块化高效刀架结构:该机床配备两个加工工位,一个ST数控车削刀架, 1个磨削主轴,车削刀架和磨削轴在同一Z轴上面,ST数控车削刀架安装在左手滑板上,磨削轴安装在右滑板上。根据剎车盘要求的厚度,ST刀架由系统控制,自动进行上下刀具精微调整,双刀平行进给进行盘面圆周厚度车削,车削后直接进行双面的独立盘面圆周厚度磨削,确保剎车盘平行度0.005mm以内,粗糙度1.6以内,杜绝了二次装夹带来的精度误差,生产效率大幅度提高。

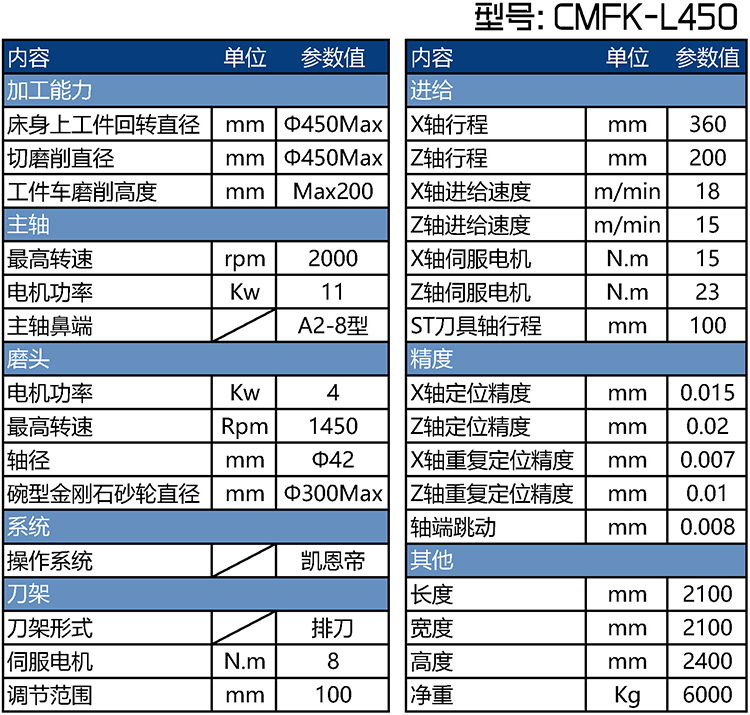

CMFK-L450车磨一体机参数表


正压密封防护设计:因铸件加工粉尘的特殊性,该设备进给运动部分采用正压密封防护设计,使机床进给部分总是在正压下运行,有效地防止丝杠、导轨、轴承等滑动部件进入灰尘、水雾、酸碱雾气等损伤寿命和精度的有害物气体,是拥有自主知识产权的一套全新的防护技术。


亨嘉智能装备与您的合作流程

CMFK-L450刹车盘车磨一体机的宜人化操作:机床符合人机工程学,宜人化可旋转操作箱。丰富的功能及自动化设计,便于操作控制。机床的立式布局,占地面积小,同时机床留有足够的维修空间,电、液管路脉络一清二楚,使机床整洁、有条理、便于维修;操作键盘箱位置、高度符合人机工程学;采用全键式面板设计,按操作频度及按钮功能分区布局,使操作方便、快捷、安全。
