刹车盘数控机床
刹车盘数控机床

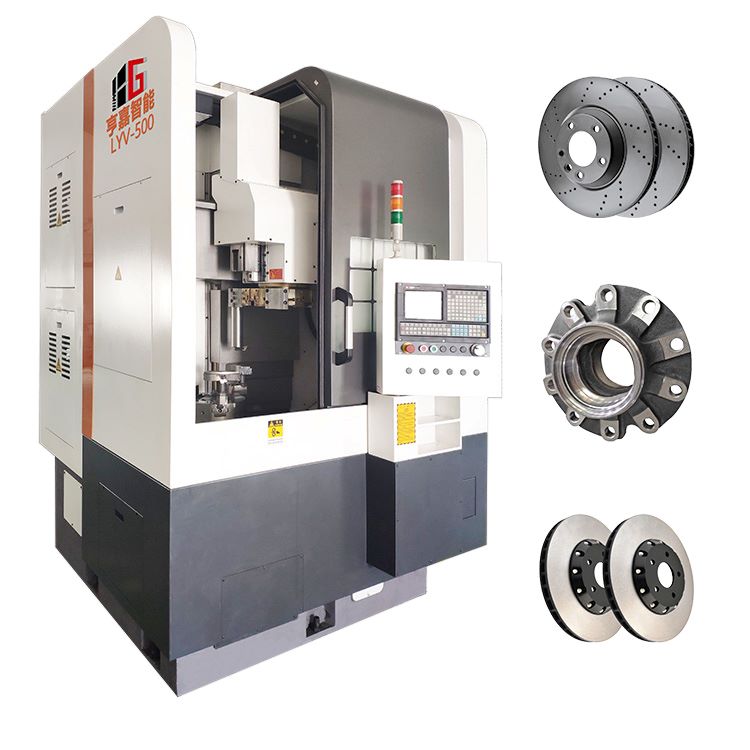

主要针对汽车刹车盘/刹车毂类加工，床体、立柱等铸件采用热对称式箱型筋板结构，X/Z轴均采用大跨距设计，加大规格的进口高精度、高刚性直线导轨丝杠，大幅提高设备加工的精度和稳定性，适用于各种盘类件/毂类件的两面粗精一体自动加工，实现各种盘类件大批量高效生产。
LYV-500刹车盘机床立柱以厚加强筋壁之L型结构设计，可提高立柱与底座之结合面积，使得所有轴向进给稳固的支撑刚性。
高精密 P4等级主轴轴承以二点支撑大跨距排列，即使长时间加工亦可维持稳定的精度与可靠度。
进给轴均采用进口60度角接触专用丝杠轴承，进给精度大幅提高。X轴、W轴、Z轴伺服电机与滚珠丝杠之间通过弹性联轴器直连，传动链短、噪音低、反向间隙小并具有伺服精度高、响应速度快等特点。
刹车盘机床立柱以厚加强筋壁之L型结构设计，可提高立柱与底座之结合面积，使得所有轴向进给稳固的支撑刚性。床体、立柱等铸件采用热对称式箱型筋板结构，X/Z轴均采用大跨距设计。
高精密P4等级主轴轴承以二点支撑大跨距排列，即使长时间加工亦可维持稳定的精度与可靠度。进给轴均采用进口60度角接触专用丝杠轴承，进给精度大幅提高。
X轴、W轴、Z轴伺服电机与滚珠丝杠之间通过弹性联轴器直连，传动链短、噪音低、反向间隙小。采用高性能自动间歇润滑系统，能及时地对床身导轨、X/Z向丝杠集中润滑。
采用铠甲式伸缩防护与机床床身不锈钢内防组成全封闭内防护，床身防护与其固定面严密搭接，杜绝床身防护结合部位粉尘泄漏现象。可程控刀具座以伺服马达驱动，能快速变更加工条件。
不需要任何专业技能，没有经验者经简单培训亦可轻松胜任
效率是普通机床的五倍甚至是十倍以上
定位精度0.01mm，批量加工几乎没有误差
一名熟练工人可以同时操作6~8台设备，节省大量人工成本
加工样品 · 款式一
加工样品 · 款式二
加工样品 · 款式三
| 加工能力 / MACHINING CAPACITY | ||
| 床身上工件回转直径 | mm | Φ500 Max |
| 滑板上工件回转直径 | mm | Φ330 Max |
| 最大切削直径 | mm | Φ500 |
| 最大工件车削高度 | mm | 450 |
| 精度 / PRECISION | ||
| 主轴轴端径向跳动 | mm | 0.008 (GB.01) |
| 主轴轴端端面跳动 | mm | 0.012 (GB0.015) |
| X轴定位精度 | mm | 0.01 (GB.0.035) |
| X轴重复定位精度 | mm | 0.007 (GB0.0075) |
| Z轴定位精度 | mm | 0.015 (GB0.04) |
| Z轴重复定位精度 | mm | 0.01 (GB0.015) |
| 加工工件圆度 | mm | 0.005 |
| 加工工件尺寸精度 | mm | IT6 ~ 7级 |
| 主轴 / SPINDLE | ||
| 主轴转速范围 | rpm | 30 ~ 2000 |
| 主轴通孔直径 | mm | Φ92 |
| 液压卡盘直径 | 英寸 | 12 |
| 主轴头 | — | A2-8 |
| 伺服主轴电机 | KW | 15.5/18 |
| 行程 / TRAVEL | ||
| X轴最大行程 | mm | 360 |
| Z轴最大行程 | mm | 500 |
| X/Z轴快移速度 | m/min | 18 |
| X轴伺服电机 | N.m | 15 |
| Z轴伺服电机 | N.m | 23 |
| 电气 / ELECTRICAL | ||
| 控制系统 | — | 凯恩帝 |
| 主电压 | V | 380 |
| 控制电压 | V | 24 |
| 主要控制电气 | — | 施耐德 |
| 刀架 / TOOL HOLDER | ||
| 刀架形式 | — | 4/6工位排刀 |
| 车刀杆 | mm | 25×25 |
| 镗刀杆直径 | mm | Φ32/40 |
| 机床尺寸 / MACHINE DIMENSIONS | ||
| 长度 | mm | 2000 |
| 宽度 | mm | 2000 |
| 高度 | mm | 3000 |
| 净重 | Kg | 6000 |
