用数控车方机加工螺纹重点一览!干货!(一)

作者:HenggaCNC    发布时间:2020-06-24 18:14     浏览次数 :


数控车方机,又被称为数控车铣复合机床,具有数控车床的全部功能。所以,数控车床可以加工螺纹的话,数控车方机也完全可以做到。在这里分享一篇用数控车方机加工螺纹的重点知识,满满的干货哦!本篇为第一部分,介绍一下螺纹加工的重要基本知识和一些术语、名词的定义,以助于基础较弱者可以顺利读懂后续的内容。

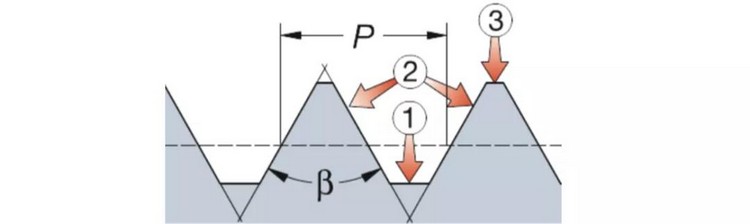

术语定义

螺纹的牙底

①牙底

螺纹的牙侧

②牙侧

螺纹的牙顶

③牙顶

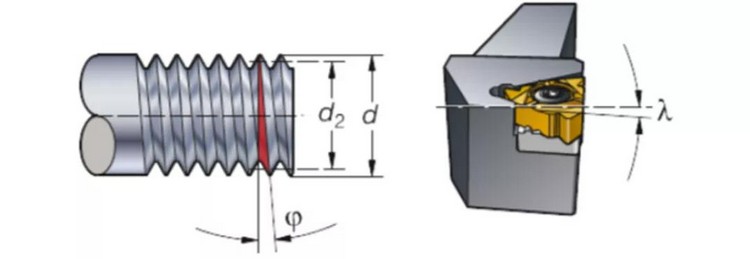

螺旋升角:

- 螺旋升角取决于螺纹的直径和螺距。

- 通过更换刀垫调整刀片的牙侧后角。

- 刃倾角为γ。最常见的刃倾角为1°,对应刀柄中的标准刀垫。

切入和切出螺纹时的切削力:

- 螺纹加工工序中的最高轴向切削力在切削刀具切入和切出工件期间出现。

- 切削参数过高可能导致夹紧不可靠的刀片出现运动。

倾斜刀片以获得间隙:

可在刀柄中的刀片下方利用刀垫设置刃倾角。可参考刀具样本中的图表选择使用哪种刀垫。所有刀柄都配备刃倾角设置为1°的标准刀垫。

刃倾角的正切值

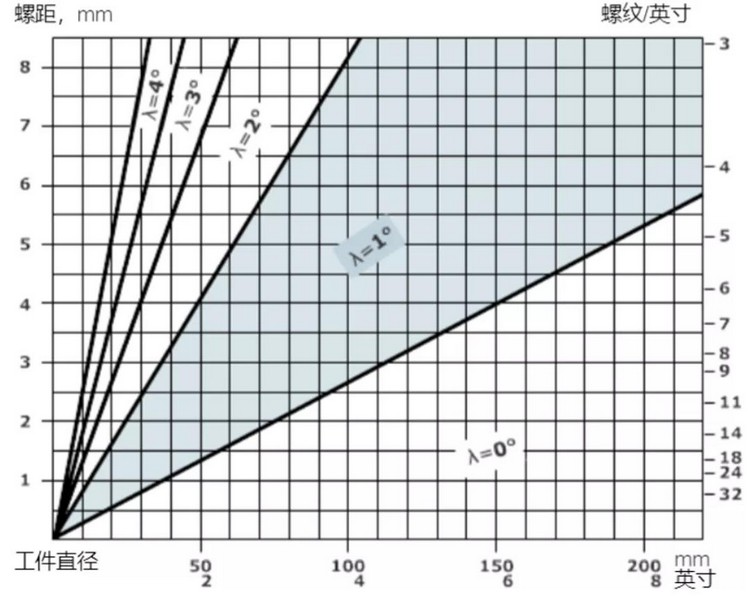

根据刃倾角选择刀垫。工件直径和螺距会影响刃倾角。从下图可以看出,工件直径为40mm,螺距为6mm,所需的刀垫必须具有3°刃倾角(不能使用标准刀垫)。

工件直径和螺距关系

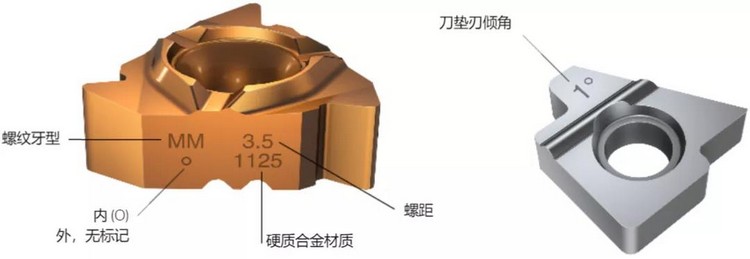

螺纹加工刀片和刀垫的标记:

螺纹加工刀片和刀垫的标记

螺纹形状及其应用:

螺纹形状及其应用

以上就是用数控车方机的车床功能加工螺纹的重要术语解释。后续将进行螺纹刀片类型及夹持方案,敬请关注。
