在前文中,介绍了数控车方机可以实现数控车床的所有功能,例如车圆、加工螺纹等,并介绍了一下螺纹加工的重要基本知识和一些术语、名词的定义,本文将介绍一下螺纹刀片的类型及相应的夹持方案。
能用在数控车床上的螺纹刀片,也完全可以应用在数控车方机上。螺纹刀片的类型及优缺点,主要如下:
1. 多牙型刀片
优点:
- 减少进刀次数
- 非常高的生产率
缺点:
- 需要稳定装夹
- 在加工完螺纹之后需要足够的退刀空间

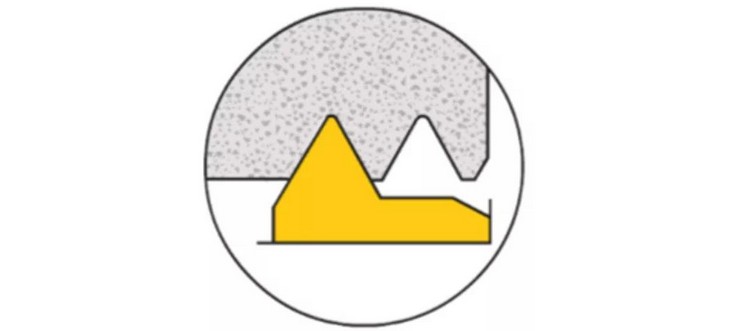

2. 全牙型刀片
优点:
- 更好地控制螺纹形状
- 毛刺更少
缺点:
- 一种刀片只能切削一种螺距
3. V牙型刀片
优点:
- 灵活性,同一种刀片可用于加工几种螺距。
缺点
- 会导致毛刺形成,需要去除毛刺。
夹持方案i-LOCK:
- 使用位置固定的刀片进行刚性极高的螺纹加工
- 在导轨的引导下,刀片定位于正确的位置
- 螺钉将导轨上的刀片压回至刀片座中一个接触面(红色接触面)处的径向挡块处
- 可靠的刀片接口可确保更长的刀具寿命和更高的螺纹质量
各式各样的刀柄:
以上就是用数控车方机的车床功能加工螺纹时螺纹刀片的类型及相应的夹持方案。后续将讲解螺纹加工时不同类型的进刀方法,敬请关注。
